フラッシュダイヤフラム付き
ビカ・ジャパン株式会社
イアフラムシールは、圧力測定器を粘性、結晶性、腐食性、高粘性、環境に有害又は有毒な媒体から保護するために使用されます。ダイアフラムは被計測流体から隔絶するのに適した材質から構成されています。したがって、測定器とダイアフラムシールを組み合わせることにより、困難な測定条件でも対応できます。特定の用途に合うように選択することができるシステム内部の充填液は、圧力を測定機器に液圧で伝達しています。
ダイアフラムシールのデザインや材料など、多数の利用可能な組み合わせによって、ほとんど無制限のアプリケーションの可能性が存在します。プロセス接続のタイプ（フランジ、ねじ込み）および基本的な製造方法は、重要な設計差別化基準です。
ダイアフラムシール及びダイアフラムシールシステムに関するさらに詳しい情報は、アプリケーション、動作原理、デザインに関して記述しているIN 00.06 をご参照下さい。

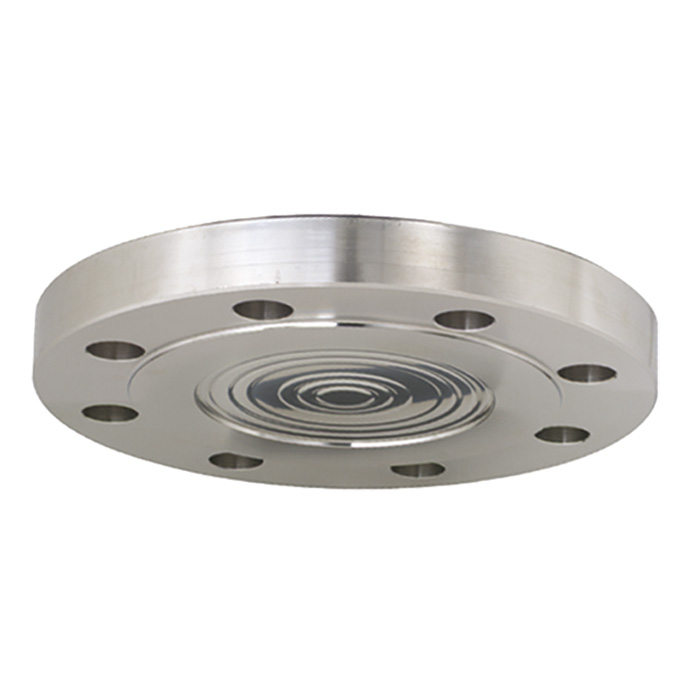

このデザインについて、モデル990.27のダイヤフラムシールとフラッシュダイヤフラムは流通している全ての標準フランジに適応出来、圧力測定用としてブラインドフランジノ代わりに取り付ける事も可能です。
ダイアフラムシールと測定機器の接続は、標準的には直接接続されますが、オプションとして冷却機構又は伸縮性のあるキャピラリー接続も可能です。
材料選定に関して、WIKAでは様々な溶液に対応する為に上部とダイアフラムの材質を同一材もしくは異材での製品を御提供する事が出来ます。ダイヤフラムとシール面についても同様でフォイルでのコーティングや覆った製品も御提供出来ます。
モデル990.27のWIKAダイアフラムシール構造による測定システムは、測定要求が非常に厳しい化学プロセスと石油業界において、世界中の多くに地域でご使用頂いております。
