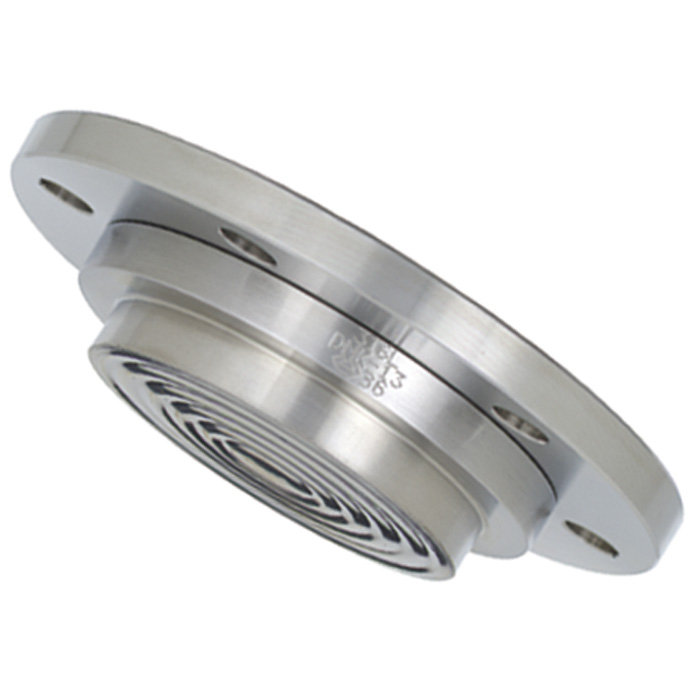

モデル 990.23

ダイアフラムシール

紙パルプ工業向け

選択された資料
セールスコンタクト

ビカ・ジャパン株式会社

電話番号:
+81 3 5439 6673
Fax:
+81 3 5439 6674
info@wika.co.jp

用途

  • 化学パルプ製造
  • 回収/再生紙処理
  • 高粘着性、侵食性、または硬化する流体

特徴

  • L字型の90°またはL字型の90°および振動ダンパー付きの垂直設置用
  • 多種多様な特殊材質

製品説明

デザイン

DN 48パルプおよび製紙業界の用途に適する拡張ダイヤフラムを備えたボディ。

プロセスコネクション

ルーズリテーナフランジ(6穴φ7 mm、直径70 mm PDC)

本体とダイヤフラムの接続延長

ステンレススチール 316L

ダイアフラム

上部を溶接したステンレス316L

定格圧力

PN 25, 40

圧力範囲

0 ... 0.6 ~ 0 ... 40 bar

ダイアフラム

6.5 mm

リテーナフランジ

スチール、ニッケルメッキ、ガラス

接続部

ステンレス1.4571、EN 837-1に基づくG 1/2オスネジ
