モデル 910.16

マウンティングブラケット

選択された資料
セールスコンタクト

ビカ・ジャパン株式会社

電話番号:
+81 3 5439 6673
Fax:
+81 3 5439 6674
info@wika.co.jp

用途

  • 圧力計及び指示計器の取り付け

特徴

  • DIN 16 281のバージョンでは、計器取付ブラケットは2ピースクランプとしてデザインされています。その他のバージョンのクランプでも、例えばキャピラリー付ダイアフラムシールなどを簡単にクランプではさんでマウントできます。
  • DIN 16281 バージョン Form Hは壁掛け用です。
    キャストアルミニウム黒色パウダーコート
    ステンレススチール 1.4571 は溶接、酸洗浄 ストックフィニッシュ
  • DIN 16 281バージョン、A型、壁、パイプ取付け用可鍛性鋳鉄製。 黒塗装、融亜鉛メッキ加工
  • DN 20DN 803/43インチ)パイプ取付け用、亜鉛メッキ

製品説明

アダプタ

EN837-1による接続ネジサイズG1/2B、G1/2 及び1/2 NPT。銅合金、スチール及びステンレス鋼1.4571製

直取付け型ブラケット

計器ブラケットは圧力計の22mm角のシャンクを直接固定するために直径30mmを有しております。  追加のアダプターは必要ありません。

壁取付け用ブラケット

スチール製、シルバー塗装仕上げ

DN 20〜DN 80(3/4〜3インチ)パイプ取付け用。

スチール製、シルバー塗装仕上げ

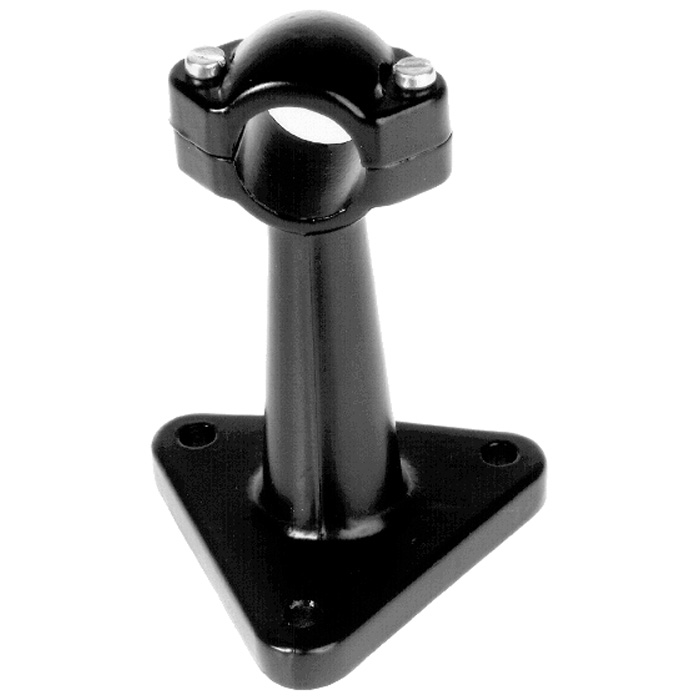

直取付け型ブラケット, AI; DIN 16 281, フォーム H

直取付け型ブラケット, AI; DIN 16 281, フォーム H

  • 直取付け型ブラケット, AI; DIN 16 281, フォーム Hアダプタ G ½, G ½ B
