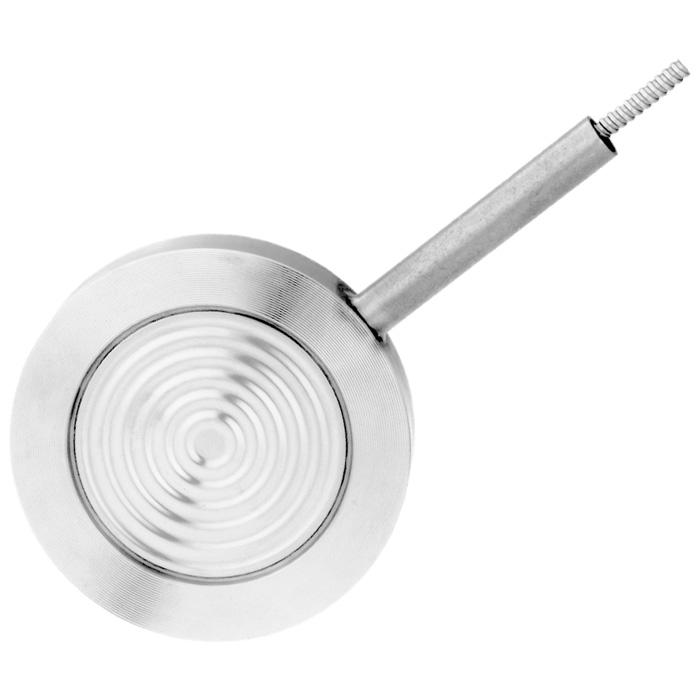

モデル 990.28

フランジ接続用ダイアフラムシール

セルタイプ(挟み込み)シール

選択された資料
セールスコンタクト

ビカ・ジャパン株式会社

電話番号:
+81 3 5439 6673
Fax:
+81 3 5439 6674
info@wika.co.jp

用途

  • 化学プロセス産業
  • 石油化学産業
  • 腐食性、高粘着性、結晶性もしくは高温圧力媒体
  • 高圧のアプリケーション

特徴

  • 挟み込みフランジ(セルタイプ)と平面溶接ダイヤフラムの形に沿ったダイヤフラムベッド
  • 全ての規格寸法と呼び径の選択が可能
  • 全ての接液部で特殊な材料を使用する事が可能。

仕様

プロセスコネクション
フランジはEN1092-1に基づき、DN40、50、80、100、125を選択可能
シーリング面はASME B 16.5に基づくB1もしくはNPT11/2"、2",3",4",5"、RF120...250AA
設置用に別途ブラインドフランジが必要です。(通常の出荷範囲には含まれておりません。)

定格圧力
データシートをご覧下さい。

適切な圧力範囲
25 mbarとそれ以上の圧力についてはダイアフラムサイズと接続条件によって決まります。

接液部材質
ステンレススチール 316L

計器接続部
材質はステンレススチール 316L、アダプタはG1/2メスネジ、
EN837-1に基づいた溶接されたキャピラリ

キャピラリの伸縮
ステンレススチール1.4571の放射状のキャピラリ、溶接された本体と外装、外装の材質はステンレススチール1.4301、標準伸長:1, 1.6, 2.5, 4, 5, 6, 7, 8m
最小曲げ径は30mm
