モデル 910.27

ダイアフラムシールアクセサリ

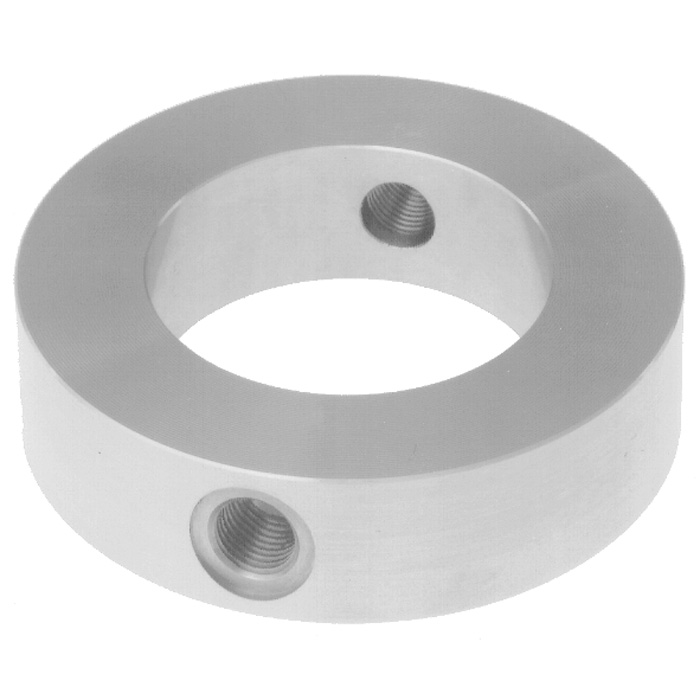

フラッシュリング

選択された資料
セールスコンタクト

ビカ・ジャパン株式会社

電話番号:
+81 3 5439 6673
Fax:
+81 3 5439 6674
info@wika.co.jp

用途

  • フランジ接続のダイアフラムシール及びセルデザイン モデル 990.27/28 のプロセス接続における、沈積及び閉塞の形成を防ぎます。
  • フラッシングリングはプロセスフランジとダイアフラムシールの間に挟んで使用します。

特徴

  • ダイアフラムの前面の堆積物はフラッシングホールを通じて排出されます。
  • 圧力チャンバこれらのリングにより開放することができます。
  • 様々なサイズとフォームのプロセスフランジに対応しています。

製品説明

圧力接続
Flanges per EN 1092-1 and ASME B 16.5; DN 50, 80, 100, 125 or NSP 2", 3", 4", 5"; PN 16 ... 100 or Class 150 ... 600

材質
ステンレススチール 316L

シール面
EN 1092-1 form B1 or ASME B 16.5 RF 125 ... 250 AA

フラッシングコネクション
½" NPT female (プラグ無し)

設置
フラッシングリングはプロセスフランジとダイアフラムシールの間に挟んで使用します。

材質

  • ステンレススチール 1.4571, 1.4404, 1.4435, 1.4541, Hastelloy B2, C4, C276; Monel 400, nickel,
  • チタン その他 証明書は EN 10 204 - 3.1 Bによる

シール面

  • EN 1092-1 form B2 or ASME B 16.5 RFSF, 500 AA, 125 AA
  • EN 1092-1 form C (tongue), form D (groove)
  • ASME B 16.5 RJF (Ring joint face)
  • その他のシール面にも対応しています

フラッシングコネクション

  • G ½", G ¼", ¼" NPT female
  • ½" NPT, G ½ B, G ¼ B, ¼" NPT male
  • ステンレススチール 316L プラグ付
