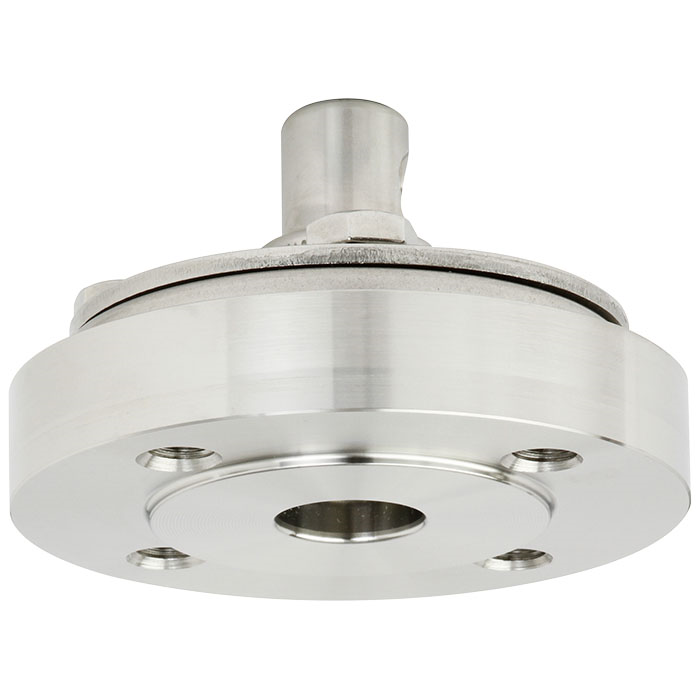

モデル 990.12

フランジ接続用ダイアフラムシール

ねじ込み式

選択された資料
セールスコンタクト

ビカ・ジャパン株式会社

電話番号:
+81 3 5439 6673
Fax:
+81 3 5439 6674
info@wika.co.jp

用途

  • 腐食性媒体、不純物が含まれる媒体、高粘性媒体及び高温の圧力媒体に適する
  • 化学プロセス産業
  • 石油化学産業
  • 高圧のプロセス

特徴

  • フランジ取り合い EN/ASME DN 152025またはDNNPS1/2インチ、3/4インチ、1インチ
  • 内部及び土台の不ダイアフラム、上下部のハウジングがねじ込まれた設計
  • 多種多様な特殊材質

製品説明

定格圧力
PN 25 ... 250 resp. class 150 ... 1500

適切な圧力範囲
0 ... 0.6 bar から 0 ... 250 bar

上部ハウジング(計器側接続)
ステンレススチール316L、G1/2(めねじ)

ダイアフラム
ステンレススチール316L、上部ハウジングと溶接
ダイアフラム有効径 Mb=52mm

シーリングリング
FPM (Viton®) 最高200度

下部ハウジング(接続部)
ステンレススチール316L
フランジ DN 15, 20, 25、EN 1092-1による
シール面 B1 または NPS 1/2インチ、3/4インチ、1インチ、ASME B 16.5による
RF 125 ... 250 AA

締結部品
固定フランジ、六角ボルト、ナット
亜鉛メッキ鋼、最大200度まで

オプション
上部ハウジング(計器側接続)

  • ステンレススチール1.4571、1.4541、チタン
  • キャピラリー(上部ハウジングと溶接)
  • 流体が100度を超える場合、直付け計器用に冷却機構をご用意

ダイアフラム

  • ステンレススチール 1.4571、1.4435、1.4539、1.4541、1.4462
  • ハステロイB3、C4、C276、モネル 400、ニッケル、インコネル 600
  • インコロイ 825、タンタル、チタン、ジルコニウム(上部ハウジングはチタン)
  • シルバーコート、最大150度まで
  • PTFEコート、100 bar 以下で最大260度まで
  • PFAコーティング、最大260度まで
  • ECTFE (Halar®) コート、最大150度まで
