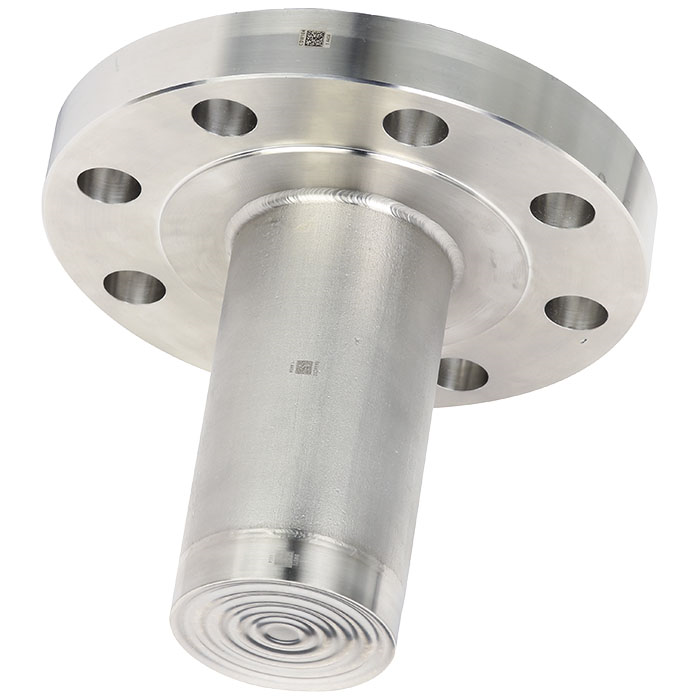

モデル 990.29

フランジ接続用ダイアフラムシール

フランジタイプで拡張ダイヤフラム密閉型

選択された資料
セールスコンタクト

ビカ・ジャパン株式会社

電話番号:
+81 3 5439 6673
Fax:
+81 3 5439 6674
info@wika.co.jp

用途

  • 化学プロセス産業
  • 石油化学産業
  • 腐食性、高粘着性、結晶性もしくは高温の圧力媒体に適しています
  • 肉厚もしくは密閉タンクとパイプライン向け

特徴

  • フランジと拡張し溶接されたダイアフラム、形に沿ったダイアフラムベッド
  • 全ての規格寸法、呼び径に適応
  • 特殊材質は全溶接部にお選び頂けます

製品説明

プロセスコネクション
EN1092-1に基づくフランジサイズはDN50, 80, 100, 125、シール面はASME B16.5によりB1もしくはNPS2", 3", 4", 5"、RF125...250 AAにより形成

定格圧力
データシートをご覧下さい。

適切な圧力範囲
25 mbarとそれ以上の圧力はダイアフラムのサイズと接続条件によって決まります。

接液部材質
ステンレススチール 316L

ダイアフラムエクステンション
50, 100, 150もしくは200mm

機器接続
材質:ステンレススチール316L、軸性の突合せ接続もしくはEN 837-1に基づくG1/2メスネジ、キャピラリに溶接

キャピラリの伸縮
ステンレススチール 1.45871の軸性の挿入キャピラリ、溶接された本体と外装、外装の材質はステンレススチール1.4301で標準伸長は1, 1.6, 2.5, 4, 5, 6, 7, 8m、最小曲げ径は30mm
