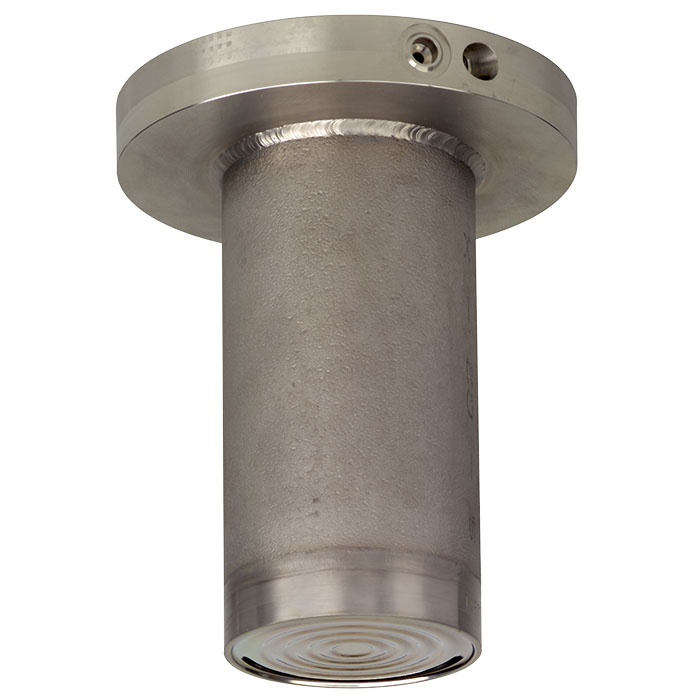

モデル 990.35

フランジ接続用ダイアフラムシール

セルタイプ（挟み込み）シールと拡張されたダイアフラムシール

選択された資料
セールスコンタクト

ビカ・ジャパン株式会社

Fax:
+81 3 5439 6674
info@wika.co.jp

用途

  • 化学プロセス産業
  • 石油化学産業
  • 腐食性、高粘着性、結晶性もしくは高温の圧力媒体に適しています
  • 肉厚もしくは密閉タンクそしてパイプライン向け
  • 高圧のアプリケーション

特徴

  • 挟み込みフランジ（セルタイプ）と拡張された溶接ダイアフラムと形に沿ったダイアフラムベッド
  • 全ての規格寸法と呼び径に適応しています
  • 全接液部は選定された特殊材質にも対応

製品説明

プロセスコネクション
EN 1092-1を受けたDN50, 80, 100, 125のフランジ、シール面計上はASME 16.5に準拠のB1もしくはNPS 2", 3", 4", 5", RF 125...200AA

設置の為に予備のブラインドフランジが必要となります。（納入範囲には含まれておりません。）

定格圧力
データシートをご覧下さい

圧力範囲
25 mbarとそれ以上の圧力はダイアフラムサイズと接続条件によって決まります。

接液部材質
ステンレススチール 316L

ダイアフラム拡張
50, 100, 150もしくは200mm

計器接続
EN 837-1に基づく材質ステンレススチール 316LのアダプターG1/2（メス）はキャピラリに溶接されています。

キャピラリの伸縮
ステンレススチール1.4571の放射状の挿入キャピラリ、溶接された本体と外装、材質1.4301の外装、標準伸長1, 1.6, 2.5, 4, 5, 6, 7, 8m、最小曲げ径：30mm
