Newモデル IVM

モノフランジ

プロセスと装置バージョン

選択された資料
セールスコンタクト

ビカ・ジャパン株式会社

電話番号:
+81 3 5439 6673
Fax:
+81 3 5439 6674
info@wika.co.jp

用途

  • 圧力測定装置の遮断および排出
  • パイプラインまたは容器へのネジ接続による装置のフランジ接続
  • 腐食性液体、ガス、蒸気、また、腐食性環境向け
  • 石油・ガス産業、化学・石油化学産業、発電所、一次金属工業

特長

  • 潜在的なリーク箇所が少ないコンパクトな設計により、全体の重量を軽減
  • 焼き付きや漏れを防ぐために濡れていないバルブカバーのネジ取付け
  • 高圧下でもスムーズなバルブ作動により、故障のない動作と長い耐用年数を実現
  • BS6755 / ISO 5208リークレートAに準拠した漏れ試験済みの気密性を持つ金属弁座
  • TA-LuftおよびISO 15848-1に準拠した「漏えい性排出」用の装置バージョン

説明

一体型設計のため、モデルIVMのモノフランジは高い超過圧に耐えることが可能。それにより、測定装置が直接プロセスフランジにコンパクトで高耐久性をもって取り付けられることを保証。メタルシールとグラファイトシールを使用しているため、高温での作業が可能。

圧力測定装置、ダイヤフラムシールまたはレベル測定装との組み合わせにより、バルブの使用は、精油所または蒸気発生システムなど重要用途向き。IVMは、化学的応用における「漏えい性排出」または重要なガスを含むプロセスに使用可能。これらのバルブは、気密漏れ試験済の金属弁座を使用のため、酸性ガスや天然ガス処理または窒素製造プラントに最適。

スピンドルやスピンドルチップなどの内部部品の超仕上げ加工により、高圧下での非常に滑らかで精密な操作を実現、バルブの漏れや焼き付きは未然に回避。OS&Yバルブカバーは、パイプラインや船舶へのIVMモノフランジの直接取り付けのため、最高の国際規格に準じた専用開発品。

WIKAより、すぐに取り付け可能な接続の解決策として、さまざまな装置やバルブのプロ仕様のアセンブリーをご提供。

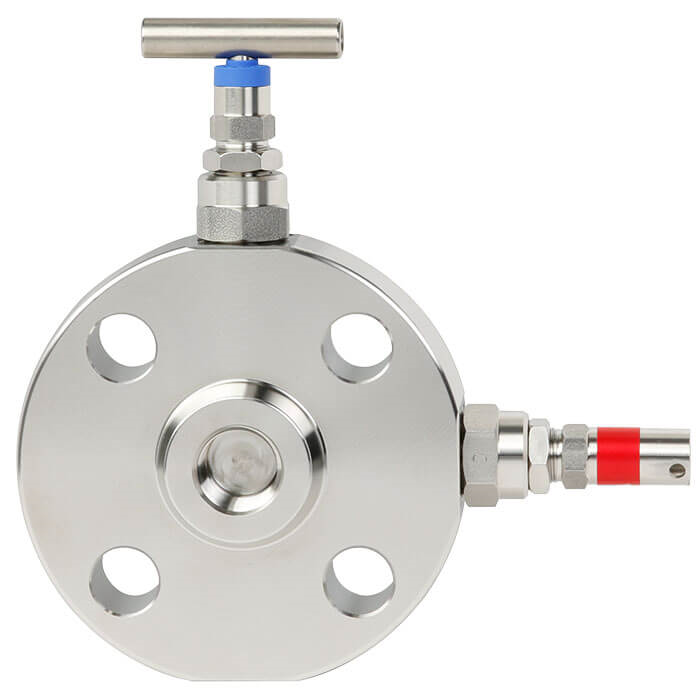

Monoflange, model IVM, block-and-bleed version
  • Monoflange, model IVM, block-and-bleed versionMonoflange, model IVM, double-block-and-bleed version
