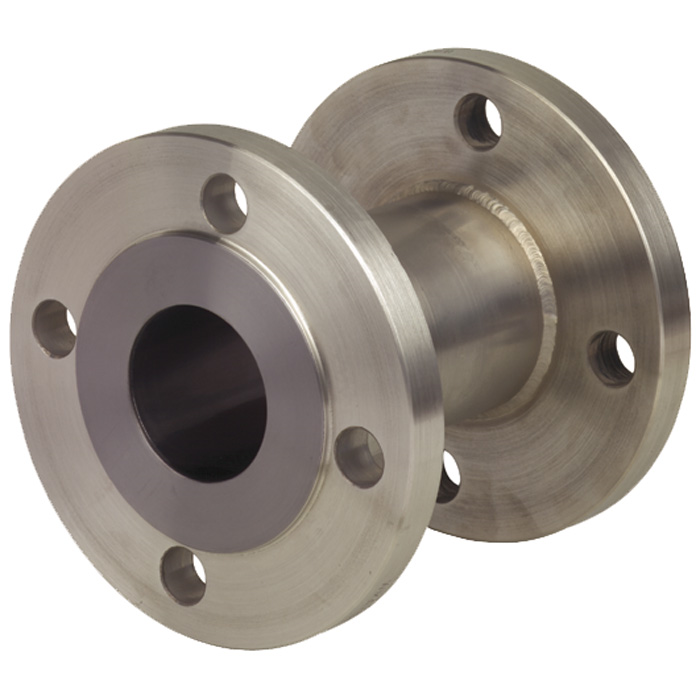

モデル 981.27

インライン型ダイアフラムシール

フランジ接続用、フランジタイプ

選択された資料
セールスコンタクト

ビカ・ジャパン株式会社

電話番号:
+81 3 5439 6673
Fax:
+81 3 5439 6674
info@wika.co.jp

用途

  • 配管へ直接取り付け、常設装置
  • ピュア又はアグレッシブな媒体用
  • 化学プロセス産業
  • 石油化学産業

特徴

  • 完全に丸く、角と縁がない、欧州特許第0629846号
  • 2つのフランジの間に直接設置する場合
  • 多種多様な特殊材質

仕様

ロセスコネクション
フランジはEN1092-1 / ASME B 16.5に準拠
DN 50, 80, 100, 125 または PN 16 … 100

寸法は図面とデータシートを参照して下さい
シール面、Form B1又はASME RF 125 ... 250 AA

定格圧力
PN 16 ... 100 又はClass 150 ... 600

圧力範囲
NS 63,100,160の圧力計または圧力トランスミッタ使用に望ましい圧力範囲0 ... 0.6〜0 ... 40 bar

接液部の本体と材質
ステンレススチール (AISI 316L)

計器接続部
圧力計又はトランスミッターは直接溶接、プロセス圧力トランスミッターはねじ込み式アダプター

オプション

プロセスコネクション

  • より大きいダイアル径
  • 他フランジ接続については要問合せ
  • EN 1092-1, Form 2又はASME B 16.5、RF 125 AA、500AA、RFSFに準拠したシール面;
    EN 1092-1 溝型; 凹凸 ; ASME B 16.5 輪溝型 RJF(特殊材質については弊社までお問い合わせ下さい)
  • ゾーン0で承認されたフレームアレスタ

接液部材質

  • ステンレス鋼1.4571,1.44435,1.441、モネル、ハステロイB3、C4、C22、C276、タンタル
  • PFAコーティング、最大260度まで
  • ECTFE (Halar®) コート、最大+150度まで

キャピラリー

  • ご注文時キャピラリーの長さをご指定下さい
  • クーリングタワー(流体温度が+140℃を超える場合直接取り付け)

キャピラリー

  • 1~15mの間の長さ
  • 軟質ポリエチレンまたはPTFE保護
