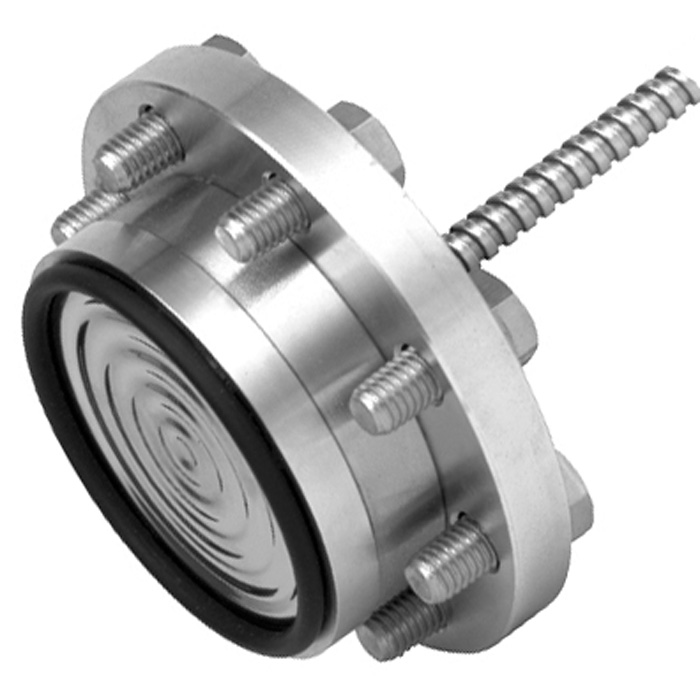

モデル 990.15

フランジ接続用ダイアフラムシール

ブロックフランジ、サドルフランジ用

選択された資料
セールスコンタクト

ビカ・ジャパン株式会社

電話番号:
+81 3 5439 6673
Fax:
+81 3 5439 6674
info@wika.co.jp

用途

  • ブルドン管式圧力計との組み合わせで、ブロックフランジまたはサドルフランジへの接続に適する
  • 腐食性媒体、不純物が含まれる媒体、高粘性媒体及び高温の圧力媒体に適する
  • 化学 石油化学産業

特徴

  • フランジ間に挟まれたシール面とダイアフラム一体型による設計
  • プロセス接続はブロック又はサドルフランジとの直付け接続
  • ブロックまたはサドルフランジとダイヤフラムシールは整合性のとれたシステムを形成します
  • 多種多様な特殊材質

製品説明

定格圧力
PN 100 or 250 bar

適切な圧力範囲
0 ... 0.6 bar から 0 ... 250 bar

本体材質 (接続部)
ステンレス鋼316L、キャピラリ接続(アダプターG1/2メネジによる計器への接続)

ダイアフラム
ステンレス鋼316L、本体と溶接
ダイアフラム有効径 dM=52mm

シーリングリング
FPM (Viton®) 最高200度

組み立てパーツ(接続部周辺)
リテーナーフランジ、六角ボルトとディスタンスリング:ステンレススチール、最大260 Cまで
