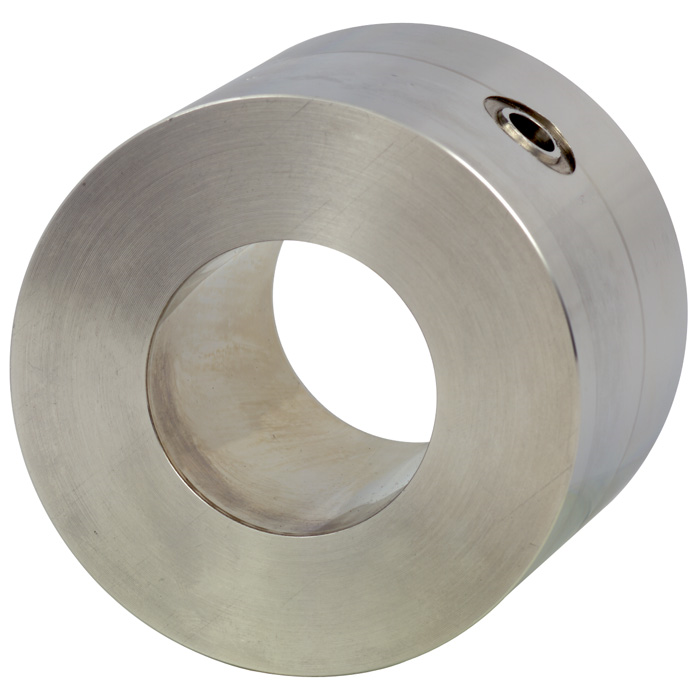

モデル 981.10

インライン型ダイアフラムシール

フランジ接続用、セルタイプ

選択された資料
セールスコンタクト

ビカ・ジャパン株式会社

電話番号:
+81 3 5439 6673
Fax:
+81 3 5439 6674
info@wika.co.jp

用途

  • 配管へ直接取り付け、常設装置
  • ピュア又はアグレッシブな媒体用
  • 化学プロセス産業
  • 石油化学産業

特徴

  • 完全に丸く、角と縁がない、欧州特許第0629846
  • 2つのフランジの間に直接設置する場合
  • 多種多様な特殊材質

製品説明

プロセスコネクション
フランジはEN1092-1 / ASME B 16.5に準拠 寸法は図面と表を参照してください。
シール面、Form B1又はASME RF 125 ... 250 AA

定格圧力
PN 6 ... 400又は class 150 ... 2500

圧力範囲
できれば圧力計と組み立てが好ましい
サイズ 63, 100, 160 又は圧力トランスミッター計測範囲: 0...0.6 ~ 0...400 bar

接液部の本体と材質
ステンレススチール (AISI 316L)

計器接続部
圧力計又はトランスミッターは直接溶接、プロセス圧力トランスミッターはねじ込み式アダプター

システム充填液
KN2, シリコンオイル

オプション
プロセスコネクション

  • EN 1092-1, Form 2又はASME B 16.5、RF 125 AA、500AA、RFSFに準拠したシール面; EN 1092-1 溝型; 凹凸 ; ASME B 16.5 輪溝型 RJF(特殊材料に限り、お問い合わせください
  • ゾーン0で承認されたフレームアレスタ

計器接続部

  • キャピラリー ご注文時キャピラリーの長さをご指定下さい
  • 冷却機構(プロセス温度が140℃より高い場合)

接液部材質

  • ステンレススチール 1.4435、1.4541、1.4571、1.4462
  • モネル400、ハステロイC276、インコネル600、インコロイ825、タンタル、ハステロイB2、C4、C22及びニッケル
  • PFAコーティング
  • ECTFE (Halar®) コーティング

キャピラリー

  • 1~15mの間の長さ
  • 軟質ポリエチレンまたはPTFE保護
