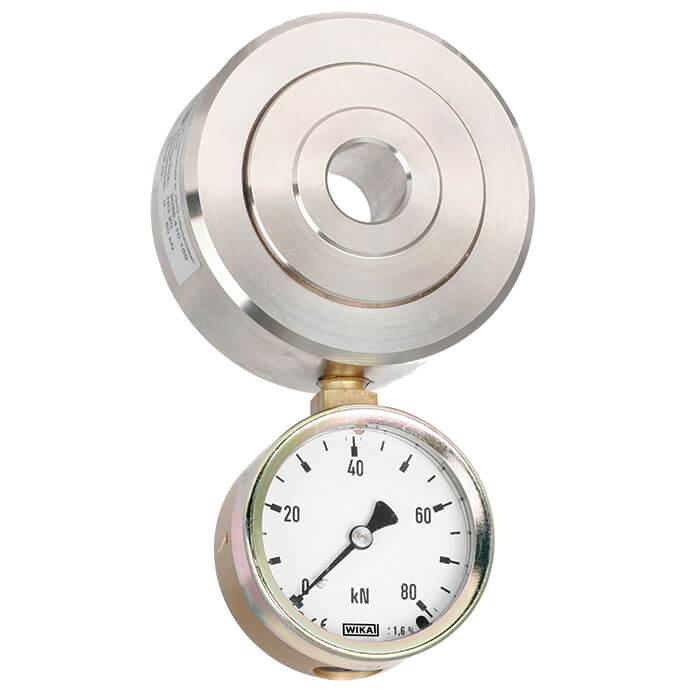

モデル F6116

油圧円形荷重計

コンパクトバージョン(120 kNまで)

選択された資料
セールスコンタクト

ビカ・ジャパン株式会社

電話番号:
+81 3 5439 6673
Fax:
+81 3 5439 6674
info@wika.co.jp

用途

  • 機器製造

  • ジグと固定具の構築
  • 特殊機械製作
  • 測定および制御システム

特徴

  • 測定範囲 0 ...320 N0 ...120 kN

  • 相対直線性誤差 ±1.0 ...アナログ圧力計で1.6%フルスケール(名目)、デジタル圧力計または圧力センサーで±0.5%フルスケール(名目)1
  • ピストンストローク≤ 0.5 mm
  • 供給電圧なしで動作
  • 漏れ止め保証5年間2

説明

モデルF6116コンパクト油圧円形荷重計は、簡単で経済的な荷重の測定と表示が可能です。測定範囲は320 kN~120 kNです。このタイプの測定システムは、電源に依存しないため、さまざまな用途分野で最適な動作条件を提供します。



油圧荷重測定では、センサーユニットとしてピストンケースとさまざまなシールの組み合わせを使用します。この製品に作用する荷重は、面積と圧力の積となります。

圧力の表示には、圧力計、圧力センサー、接触デバイス付きの圧力測定計器のいずれかを使用することができます。表示器のスケールは、さまざまな単位(N、kN、kg、tなど)に設定できます。



漏れ止め保証

油圧荷重測定ユニットの漏れ止めの保証は5年間に延長されました2)。この期間内に漏れが生じた荷重計は無償で修理します。



1)500 N未満の定格荷重の場合、接続されているすべての測定計器の相対直線性誤差は±1.6%フルスケール(名目)です。

2)意図したとおりに荷重測定ユニットを使用することが、延長保証5年間の前提条件となります。
