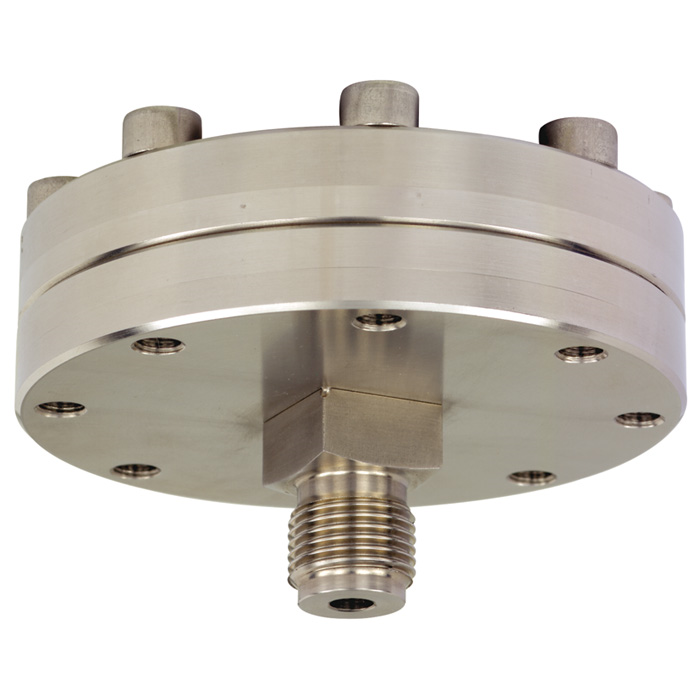

モデル 990.40

ねじ接続付きダイアフラムシール

ネジ接続設計、大きな測定領域

選択された資料
セールスコンタクト

ビカ・ジャパン株式会社

電話番号:
+81 3 5439 6673
Fax:
+81 3 5439 6674
info@wika.co.jp

用途

  • 低圧用の測定機器と差圧測定機器との組み立て(直接組み立て、冷却エレメントまたはキャピラリによる)
  • 侵食性、汚染、または高温媒体
  • フィルターの目詰まり監視
  • レベル測定

特徴

  • 大容積の内部ダイアフラム
  • 特殊材質の使用が可能
  • ダイヤフラム径が大きいことによる低い温度誤差(低い測定レンジを実現可能)
  • ダイヤフラムの大きな稼動域による広い温度測定範囲
  • オプションでフラッシング接続の組み込みが可能

製品説明

プロセスコネクション
ねじ式

公称圧力
PN 100、ダイアフラム径Ø89 mm

圧力範囲
最大で0 ... 100 bar

上部
ステンレススチール 316L

ダイアフラム
上部と溶接したステンレススチール316L

シーリング
PTFE(最高260℃まで)

下部 (接続)
ステンレススチール 316L
G ½, ½ NPT (メス)
G ½ B, ½ NPT or M20 x 1.5 (オス)

ネジ
ステンレススチール 1.4571

機器接続部
直組み付け(溶接接続)
