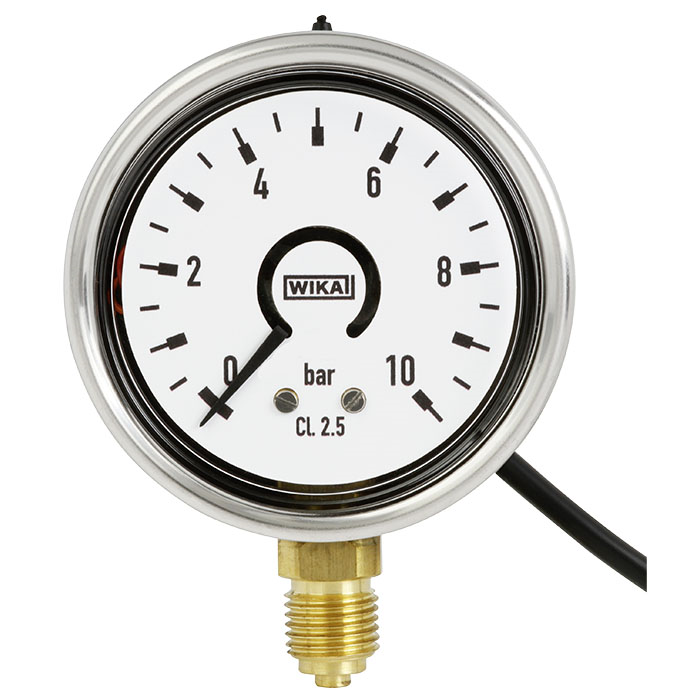

モデル PGS25

電気式圧力スイッチ付きブルドン管式圧力計

ステンレススチール製ケース 直径50, 63

選択された資料
セールスコンタクト

ビカ・ジャパン株式会社

電話番号:
+81 3 5439 6673
Fax:
+81 3 5439 6674
info@wika.co.jp

用途

  • 一般的な機械製造
  • 工業用、医療用ガス
  • 再生可能エネルギー

特徴

  • 非接触センサー
  • 堅牢なステンレススチールケース
  • スケールレンジは0...1.6barから0...400bar
  • NPNもしくはPNPの出力スイッチ
  • NPNPNP共にスイッチ接点はスケールレンジの595%の間で工場でプログラム可能


製品説明

堅牢モデルのPGS25スイッチゲージはブルドン管式圧力ゲージと圧力スイッチにて構成されます。現場で一般的なプロセス圧力のアナログ表示確認に加え、2種類の電気信号のスイッチが必要な場合にご提案出来ます。スイッチ接点はスケールレンジの5~95%の間にて工場で設定を行います。

ブルドン管の測定法はEN837-1に基づき、ポインターの回転が圧力に比例する様に製造されます。安全が最重要視される自動車用途で実証された電気式の角度エンコーダーはポインター軸の位置を判別します。これは非接触センサーのため磨耗や摩擦の心配がございません。そして圧力比例係数信号として供給されます。
 設定されたスイッチ接点に達した際に電気回路は開閉します。

 このスイッチゲージはプロセス管理やガスシリンダー、油圧回路のレベル監視において積極的にご使用頂けます。このスイッチゲージはスケールレンジが0...1.6barから0...400bar、精度クラスは2.5、電機接続用の丸型ケーブル1mが標準仕様でございます。ステンレススチールケースは保護等級IP65の要求を満たしています。衝撃や振動が増幅してきた時に対応する為にシリコンオイルをケース内に封入する事も出来ます。この機器は過酷な産業環境でのご使用に最も適しています。様々なオプション(高精度タイプ、標準外のケーブル長さ等)により、お客様の様々なご要望に合った仕様の圧力ゲージをご提案出来ます。

電気式圧力スイッチ付きブルドン管式圧力計
  • 電気式圧力スイッチ付きブルドン管式圧力計
