モデル F9302

1,000 μeまでのひずみトランスデューサー

選択された資料
セールスコンタクト

ビカ・ジャパン株式会社

電話番号:
+81 3 5439 6673
Fax:
+81 3 5439 6674
info@wika.co.jp

用途

  • 射出成形機
  • プレス、スタンピング、エンボス加工機
  • 構造用鋼鉄製品や容器のサポート
  • 特殊車両
  • 建設機械

特徴

  • アンプ内蔵
  • 高い長期安定性、高い耐衝撃性と耐振性
  • 優れた再現性
  • 再取り付けの際の簡単な取り付け
  • 極度な屋外用途での使用(IP 67、オプション IP69K

製品説明

このひずみトランスデューサーは、既存の部品に作用する外力による変形を測定する必要がある用途向けに設計されています。このひずみトランスデューサーは、シンプルにねじ込み接続ができます。校正後ユニットはフォーストランスデューサーの特性を獲得します。ひずみトランスデューサは、伸びが測定範囲内の最大付近の構造に使用するのに適しています。 1.0%以下。2本のねじで伸びが生じる構造に取り付けられます。アンプが内蔵されています。複合変形体/ひずみトランスデューサーは、制御信号によって容易に校正することができます。全体的な精度は、設置状況によって異なりますが、フルスケールの2%より優れています。

ひずみトランスデューサの中心には、7 mmの薄膜センサがあり、温度補償されたホイートストーンブリッジ回路が狭いスペースに取り付けられています。デジタルプログラマブルアンプは、特定のアプリケーション向けに工場出荷時にプリセットすることが可能です。このトランスデューサーは、静的測定および動的測定の両方に使用することができます。

このひずみトランスデューサは、EN 61326の電磁適合性(EMC)要件を満たしています。

測定範囲

0 ... 200 μeから最大 0 ... 1,000 μeまでのひずみ

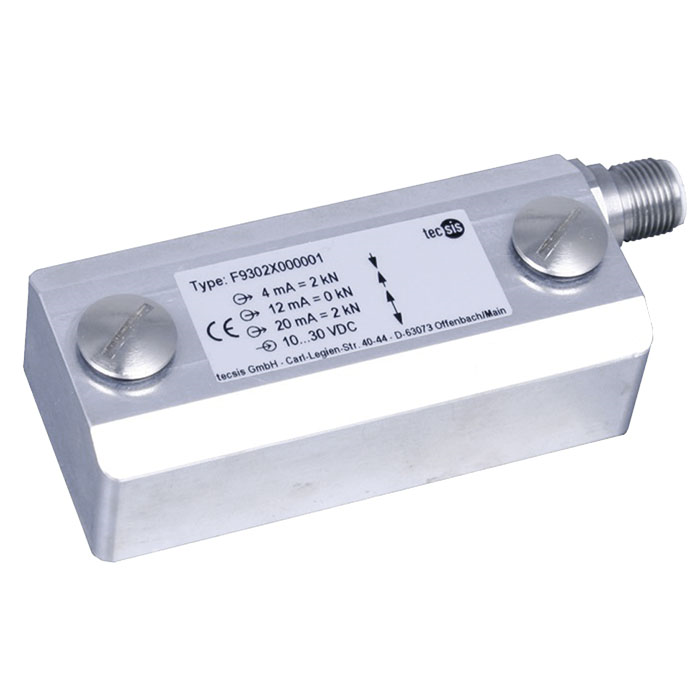

Strain sensor, model F9302
