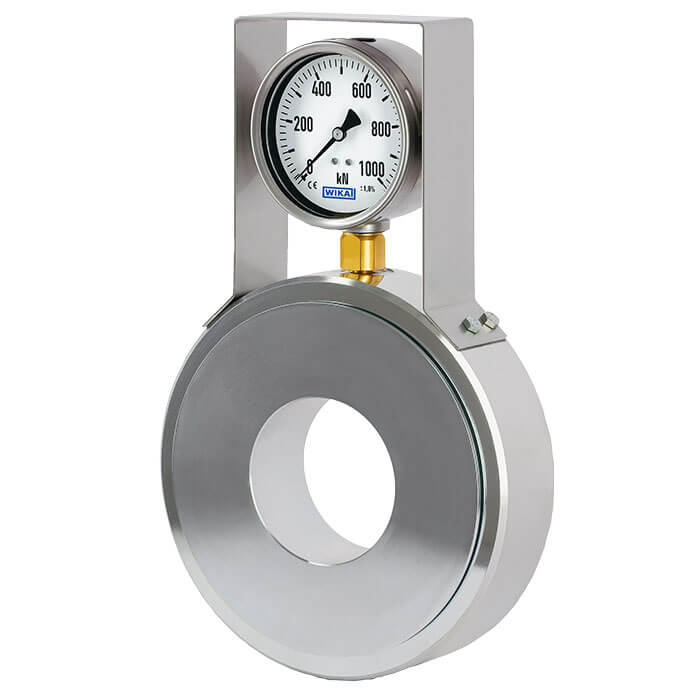

モデル F6171

油圧円形荷重計

地盤工学バージョン(6,000 kNまで)

選択された資料
セールスコンタクト

ビカ・ジャパン株式会社

電話番号:
+81 3 5439 6673
Fax:
+81 3 5439 6674
info@wika.co.jp

用途

  • 土木および特殊建設

  • トンネル建設
  • 鉱業(地表および地下)
  • 測量および橋梁建設
  • 斜面の安定化、壁の保持および掘削

特徴

  • 測定範囲 0 ...800 kN0 ...6,000 kN

  • 相対圧力誤差はアナログ圧力計で±1.0%、デジタル圧力計または圧力センサーで±0.5
  • ピストンストローク≤ 0.5 mm
  • 供給電圧なしで動作
  • 亜鉛メッキ鋼製のケースとピストン

説明

型式F6171油圧円形荷重計の地盤工学バージョンは、公称サイズNS 827、最大6,000 kNで提供されています。地盤工学バージョンの円形荷重計は、測定または表示機器と連携して、測定値を直接表示したり、アナログ信号として出力したりできる油圧荷重測定ユニットです。地盤工学の要件に沿って、非常に堅牢に設計されています。



荷重は、油圧の原理(ピストンに作用する荷重により圧力が上昇する)を使用して測定されます。これは、接続された表示器によって直接確認が可能となり、もしくは圧力センサーによってアナログ信号に変換されます。

これらの油圧荷重測定ユニットを使用すれば、簡単にクランプ荷重をアンカーヘッドで検出し、表示器に直接表示することができます。荷重測定ユニットは、アンカーやその他のブレーシングロッド/ケーブルの継続的な監視に使用されます。油圧荷重測定ユニットでは、トンネル建設、橋梁建設、斜面安定化などのさまざまな地盤工学分野の用途が可能です。
