モデル F6154

油圧円形荷重計

重荷重用バージョン(1,500 kNまで)

選択された資料
セールスコンタクト

ビカ・ジャパン株式会社

電話番号:
+81 3 5439 6673
Fax:
+81 3 5439 6674
info@wika.co.jp

用途

  • 機器製造

  • 地盤工学および専門的な基礎工学
  • ジグと固定具の構築
  • 特殊機械製作
  • 測定および制御システム

特徴

  • 測定範囲 0 ...25 kN0 ...1,500 kN

  • 相対直線性誤差 ±1.0 ...アナログ圧力計で1.6%、デジタル圧力計または圧力センサーで±0.51
  • ピストンストローク≤ 0.8 mm
  • 供給電圧なしで動作
  • 漏れ止め保証5年間2

説明

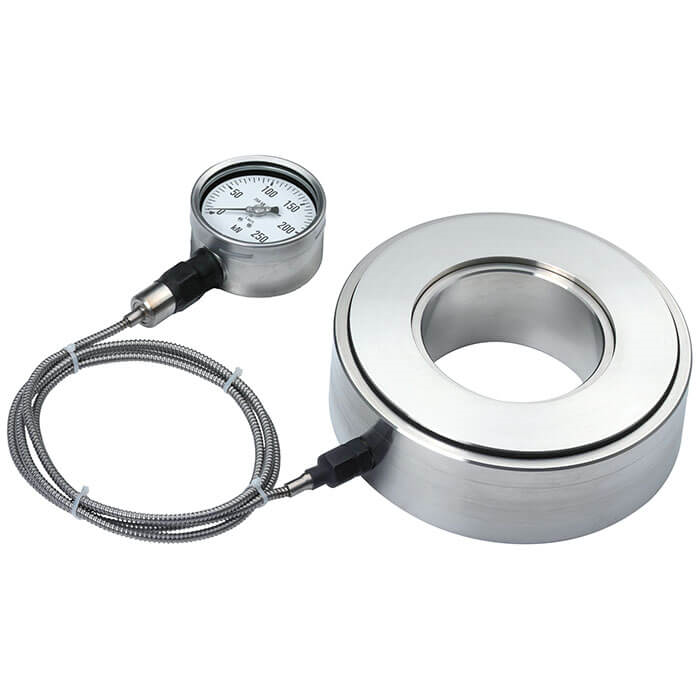

重荷重用設計の型式F6154油圧円形荷重計は、過酷な環境条件下で荷重の測定と表示が可能です。測定範囲は25 kN~1,500 kNです。油圧荷重測定には、機器製造、地盤工学および専門的基礎工学、デバイスおよび特殊機械製造、さらには測定および制御システムといった用途があります。



オプションとして、キャピラリまたは測定ホースを使用して表示器の接続を行うことができます。これは、測定値の読み取りに便利です。さらに、測定ホースは「損失のない分離」を可能にします。これにより、荷重測定ユニットを取り外す必要なく表示器を交換できるようになります。

油圧荷重測定では、センサーユニットとしてピストンケースとさまざまなシールの組み合わせを使用します。この製品に作用する荷重は、面積と圧力の積となります。圧力の表示には、圧力計、圧力センサー、接触デバイス付きの圧力測定計器を使用することができます。表示器のスケールは、さまざまな単位(N、kN、kg、tなど)に設定できます。



漏れ止め保証

油圧荷重測定ユニットの漏れ止めの保証は5年間に延長されました2)。この期間内に漏れが生じた荷重計は無償で修理します。



1)500 N未満の定格荷重の場合、接続されているすべての測定計器の相対直線性誤差は±1.6%フルスケール(名目)です。

2)意図したとおりに荷重測定ユニットを使用することが、5年間の延長保証の前提条件となります。
