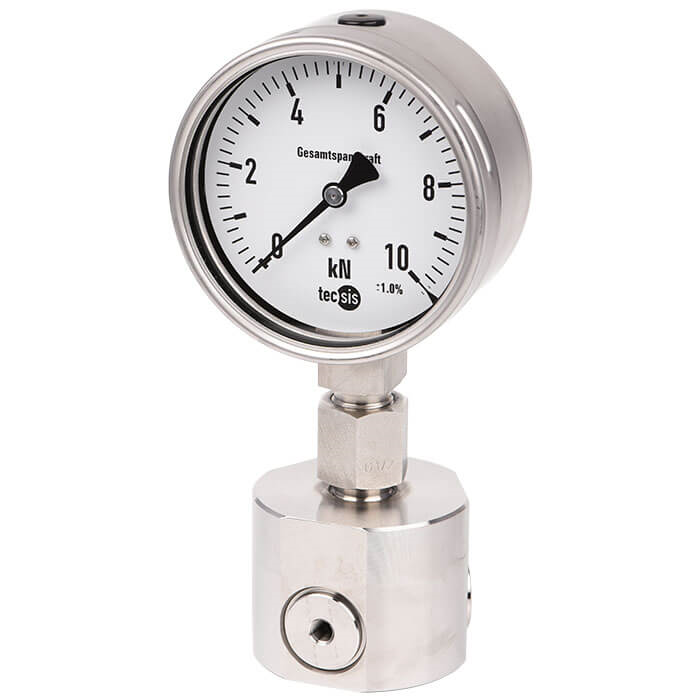

モデル F1112

油圧/圧縮力荷重計

NS 3 x 16、3ジョークランプ荷重試験計器(470 kNまで)

選択された資料
セールスコンタクト

ビカ・ジャパン株式会社

電話番号:
+81 3 5439 6673
Fax:
+81 3 5439 6674
info@wika.co.jp

用途

  • 3ジョーチャックのクランプ荷重測定
  • 機器製造
  • ジグと固定具の構築
  • 特殊機械製作
  • 測定および制御システム

特徴

  • 測定範囲 0 ...2.5 kN~0 ...470 kN
  • 相対直線性誤差 ±1.0 ...アナログ圧力計で1.6%フルスケール(名目)、デジタル圧力計または圧力センサーで±0.5%フルスケール(名目)1)
  • ピストンストローク≤0.5 mm、総クランプ荷重としての荷重の導入
  • 供給電圧なしで動作
  • 漏れ止め保証5年間2)

説明

油圧式荷重計モデルF1112、バージョンNS 3 x 16は、3ジョーチャックでのクランプ荷重の定期的な試験に適しています。これにより、クランプジョーの最適な使用が保証されます。

油圧荷重測定では、さまざまな用途で発生する荷重を簡単に捉えて表示することができます。

荷重は、油圧の原理を使用して測定されます。ピストンに作用する荷重により圧力が上昇し、接続された表示器でそれを確認することができます。表示器のスケールは、さまざまな単位(N、kN、kg、tなど)に設定できます。

漏れ止め保証
油圧荷重測定ユニットの漏れ止めの保証は5年間に延長されました2)。この期間内に漏れが生じた荷重計は無償で修理します。

1)500 N未満の定格負荷の場合、接続されているすべての測定計器の精度は±1.6%フルスケール(名目)です。
2)意図したとおりに荷重測定ユニットを使用することが、延長保証5年間の前提条件となります。
