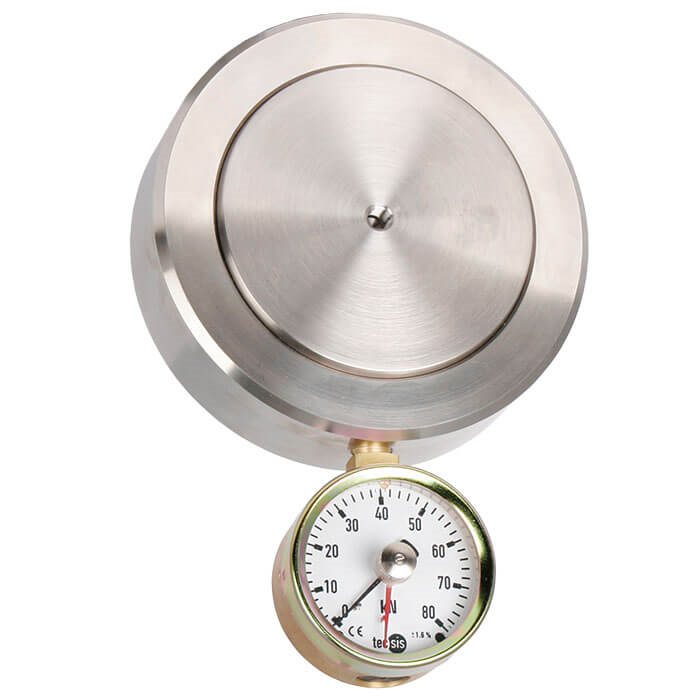

モデル F1135

油圧/圧縮力荷重計

フラットバージョン (480 kNまで)

選択された資料
セールスコンタクト

ビカ・ジャパン株式会社

電話番号:
+81 3 5439 6673
Fax:
+81 3 5439 6674
info@wika.co.jp

用途

  • 機器製造

  • ジグと固定具の構築
  • 特殊機械製作
  • 測定および制御システム

特徴

  • 測定範囲 0 ...2 kN0 ...480 kN

  • 相対直線性誤差 ±1.0 ...アナログ圧力計で1.6%、デジタル圧力計または圧力センサーで±0.51
  • ピストンストローク≤ 0.5 mm
  • 供給電圧なしで動作
  • 漏れ止め保証5年間2

説明

コンパクトな油圧圧縮荷重計型式F1135は、公称サイズNS 80が提供されています。2~480 kNの定格荷重の測定が可能です。油圧圧縮荷重計は堅牢な機械的アセンブリにより、厳しい環境条件での使用に最適です。この油圧荷重測定には、機器の製造、デバイスおよび特殊機械製造、さらには測定および制御システムといった用途があります。



油圧荷重計は、ピストンに作用する荷重が油圧に変換されるという原理(ピストンの表面積に比例する)により動作します。

接続された測定計器(アナログまたはデジタル)を介して、測定値が出力されます。接続された圧力計のスケールは、さまざまな単位(N、kN、kg、tなど)に設定できます。



漏れ止め保証

油圧荷重測定ユニットの漏れ止めの保証は5年間に延長されました2)。この期間内に漏れが生じた荷重計は無償で修理します。



1)500 N未満の定格荷重の場合、接続されているすべての測定計器の相対直線性誤差は±1.6%フルスケール(名目)です。

2)意図したとおりに荷重測定ユニットを使用することが、延長保証5年間の前提条件となります。
