モデル F1103

油圧圧縮力変換器

NS 3 x 6、最大180 kNの3顎クランプ力試験装置

選択された資料
セールスコンタクト

ビカ・ジャパン株式会社

電話番号:
+81 3 5439 6673
Fax:
+81 3 5439 6674
info@wika.co.jp

用途

  • 三爪チャックのクランプ力の測定
  • 機器製造ジグとフィクスチャの構築
  • 特殊機械製造測定および制御システム

特徴

  • 測定範囲0 ... 1.1 kNから0 ... 180 kN
  • 相対直線性誤差±1.0 ... 1.6%
  • アナログ圧力計付きFnom、デジタル圧力計または圧力センサー付き±0.5%Fnom1)
  • ピストンストローク≤0.5 mm、総クランプ力としての力の導入
  • 供給電圧なしで動作
  • 5年間の気密性保証2)

製品説明

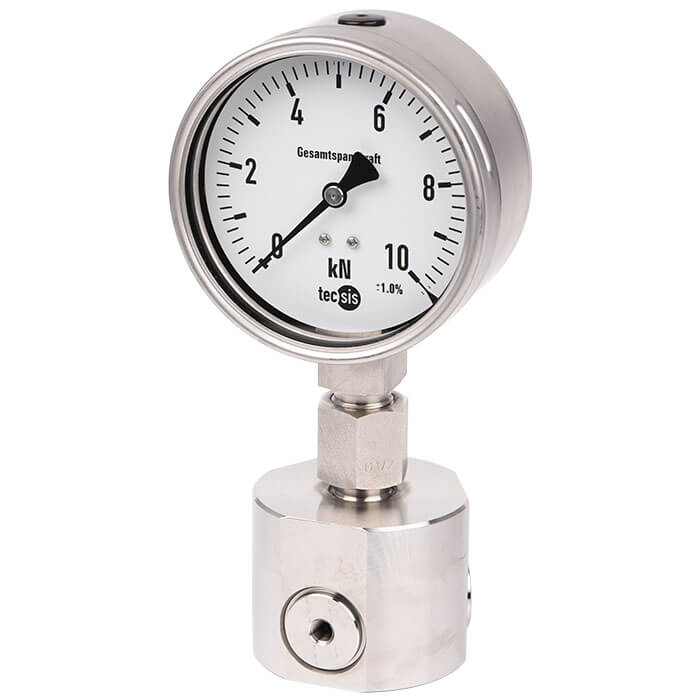

油圧式力変換器モデルF1103、バージョンNS 3 x 6は、3ジョーチャックのクランプ力の定期的なテストに適しています。 これにより、クランプジョーの最適な使用が保証されます。油圧力測定は、さまざまなアプリケーションで発生する力をキャプチャして表示する簡単な方法です。

力は、油圧の原理を使用して測定されます。ピストンに作用する力は、接続されたディスプレイ機器で視覚化できる圧力増加につながります。 ディスプレイ機器のスケールは、さまざまな単位で定義できます(例:N、kN、kg、t)。

漏れ止め保証
液圧測定ユニットの気密性の保証は5年に延長されました2)。 この期間内に漏れ始める力変換器は無料で修理されます。

1)500 N未満の定格負荷の場合、接続されているすべての測定器の精度は±1.6%Fnomです。
2)意図した力測定ユニットの使用は、5年間の延長保証の前提条件です。
