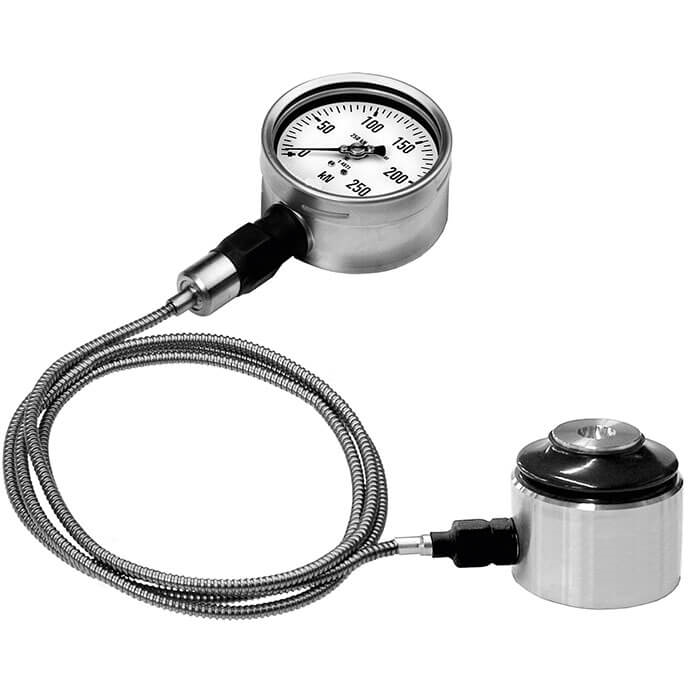

モデル F1125

油圧/圧縮力荷重計

重荷重用バージョン(400 kNまで)

選択された資料
セールスコンタクト

ビカ・ジャパン株式会社

電話番号:
+81 3 5439 6673
Fax:
+81 3 5439 6674
info@wika.co.jp

用途

  • 機器製造

  • 地盤工学および特殊土木工学
  • ジグと固定具の構築
  • 特殊用途機械の製作
  • 測定および制御システム

特徴

  • 測定範囲 0 ...4 kN0 ...400 kN

  • 相対直線性誤差 ±1.0 ...アナログ圧力計で1.6%、デジタル圧力計または圧力センサーで±0.51
  • ピストンストローク≤ 0.8 mm
  • 供給電圧なしで動作
  • 漏れ止め保証5年間2

説明

重荷重用の油圧圧縮荷重計は、最大400 kNの定格荷重まで使用できます。堅牢な設計により、特に地質工学や専門的な基礎工学などの厳しい環境条件に適しています。



油圧荷重測定は、さまざまな用途で発生する荷重を簡単に捉えて表示することができます。油圧荷重測定では、センサーユニットとしてピストンケースとさまざまなシールの組み合わせを使用します。

この製品に作用する荷重は、面積と圧力の積となります。圧力の表示には、圧力計、圧力センサー、接触デバイス付きの圧力測定計器のいずれかを使用することができます。表示器のスケールは、さまざまな単位(N、kN、kg、tなど)に設定できます。



漏れ止め保証

油圧荷重測定ユニットの漏れ止めの保証は5年間に延長されました2)。この期間内に漏れが生じた荷重計は無償で修理します。



1)500 N未満の定格荷重の場合、接続されているすべての測定計器の相対直線性誤差は±1.6%フルスケール(名目)です。

2)意図したとおりに荷重測定ユニットを使用することが、延長保証5年間の前提条件となります。
