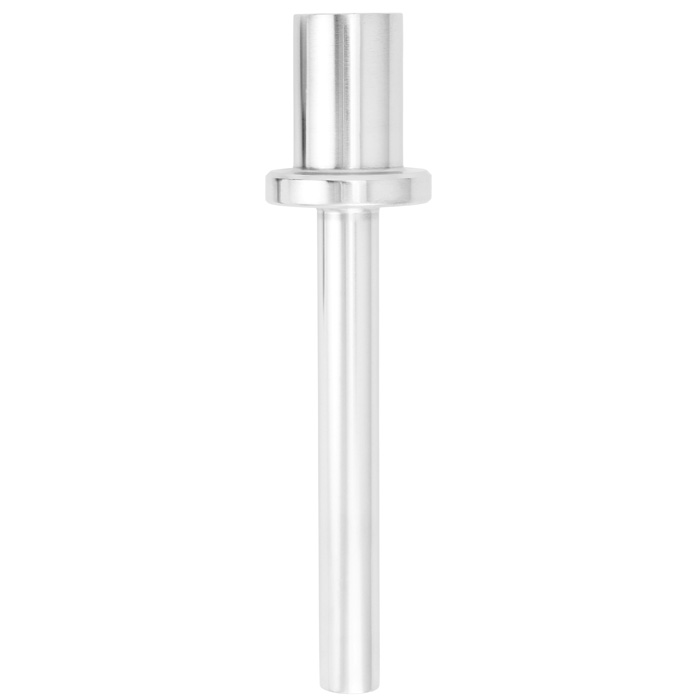

モデル TW30

ラップフランジ用、Vanstoneタイプ (くり抜き形)

Vanstoneデザイン

選択された資料
セールスコンタクト

ビカ・ジャパン株式会社

電話番号:
+81 3 5439 6673
Fax:
+81 3 5439 6674
info@wika.co.jp

用途

  • 石油化学工業, 海上/海岸, プラント建設
  • 高いプロセス負荷

特徴

  • 高耐久モデル
  • くりぬき式、溶接無しタイプ
  • 供給可能なサーモウェルデザイン:モデルTW30-A:テーパー、モデルTW30-B:ストレート、モデルTW30-C:ステップ
  • ASME B 16.5規格に準拠したラップフランジ

製品説明

サーモウェルは、あらゆる温度測定ポイントの重要な構成要素です。プロセスを周囲から分離するために使用されるため、環境や作業員を保護し、温度センサを危険な媒体、高圧、流量から守り、運転中に温度計を交換することができます。

様々な用途に適用できるよう、サーモウェルのデザインや材料など、多数のバリエーションがあります。プロセス接続のタイプと保護管の基礎構造は、プロセス設計において重要です。基本的な違いは、ねじ込み及び溶接接続サーモウェルとフランジ接続に区別されます。

さらに、パイプ溶接式サーモウェルとくり抜き式サーモウェルとを区別することができます。パイプ溶接式サーモウェルは、先端部品とパイプが溶接されています。くり抜き式サーモウェルは材料を削り出すことで製造されます。

ラップフランジで接続されたくり抜き式サーモウェルのTW30シリーズは、WIKAの多数の電子式及び機械式温度計との使用に適しています。

これらの国際基準に基づき設計されたサーモウェルは、非常に丈夫であり化学及び石油化学産業ならびにプラント建設に広く使用されています。
