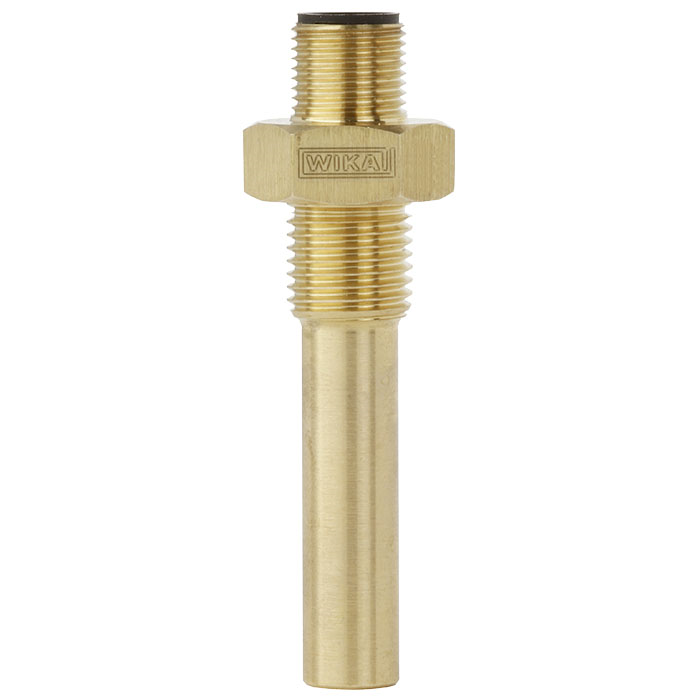

モデル TFS135

バイメタル式温度スイッチ

250 Vまでのスイッチング電圧

選択された資料
セールスコンタクト

ビカ・ジャパン株式会社

電話番号:
+81 3 5439 6673
Fax:
+81 3 5439 6674
info@wika.co.jp

用途

  • 機械製造、組立
  • コンプレッサー
  • ポンプ
  • 冷却及び加熱システム

特徴

  • スイッチング温度の固定
  • 電流に依存しないスイッチング
  • 自動復帰
  • 追加の電圧供給不要
  • AC 250 V / 2.5 Aまでの耐強負荷構造

製品説明

温度スイッチは、一般的に温度警報のために使用されます。また、機械装置の温度監視用に使用されます。例えば、過熱した場合は機械の電源を切ったり、ファンをオンにして装置を冷却したりします。

機能
WIKA TFS135温度スイッチの基本はバイメタル構造です。温度検出は、Nominal Switching Temperature(NST)に達したときにバイメタルディスクが曲がることにより行われます.

Reset Switching Temperature(RST)にまで冷却されると、スイッチは元の形状に戻ります。

復帰温度は、通常スイッチ設定温度より15... 30℃低い温度となります。

接点仕様について
モデルTFS135バイメタル温度スイッチはノーマルクローズ接点で構成されています。

設定温度に達するとノーマルクローズ接点(ノーマル状態でNC =閉)は回路を開き、機械をシャットダウンします。

復帰温度以下に冷却されると、接点は元の状態に戻り、監視される機器は再び正常に動作することができます。

円形コネクター M12 x 1

円形コネクター M12 x 1

  • 円形コネクター M12 x 1DIN EN 175301-803に従った角型コネクタネックチューブ付き円形コネクタM12×1
