モデル TC59-W

表面測温タイプ 熱電対

WELD-PAD

選択された資料
セールスコンタクト

ビカ・ジャパン株式会社

電話番号:
+81 3 5439 6673
Fax:
+81 3 5439 6674
info@wika.co.jp

用途

  • 化学産業
  • 発電
  • 製油所
  • 加熱炉
  • 熱交換器

特徴

  • 適用温度範囲0...1,260℃(32...2,300°F)
  • フレキシブルシースケーブル、無機絶縁物で充填された熱伝対素線
  • 高い機械的強度、耐衝撃性
  • 防爆対応

製品説明

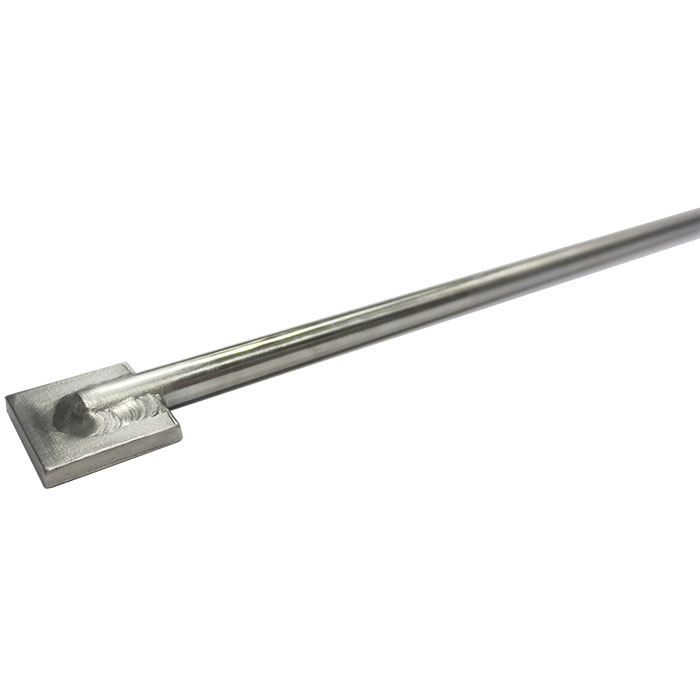

WELD-PADは、平面あるいは曲面の表面を計測することができます。

WELD-PADセンサのホットエンドは、無機絶縁物ケーブル(シースケーブル)で、配管の外形に密着できる溶接パッドです。これは、高密度セラミック組成物内に圧縮された、無機絶縁物ケーブル素線を含む金属のシースからなっています。内部リード素線は熱伝導材料で作られています。シースの外側材料は、用途に合わせて選択することができます。シースケーブルの一端には、内部リード素線が溶接されていて絶縁(非接地)又は非絶縁(接地)測定点が形成されています。

シールドケーブルの一端では、リード素線の端部が接続され、シーリングコンパウンドを使用して密閉されてます。リード素線端部は、電気接続の為のプラットフォームを形成しています。ケーブル、プラグインコネクタ、又はコネクタソケットを接続することができます。

センサーデザイン

WELD-PADは、各チューブとセンサのサイズに合わせて設計されています

WELD-PADは高い精度が必要ではなく、温度変動が激しくない箇所に適しています。本製品で連続監視が可能になります。

重要な精度が必要な場合は、データシートTE 65.56、TE 65.57およびTE 65.59をご参照ください。
