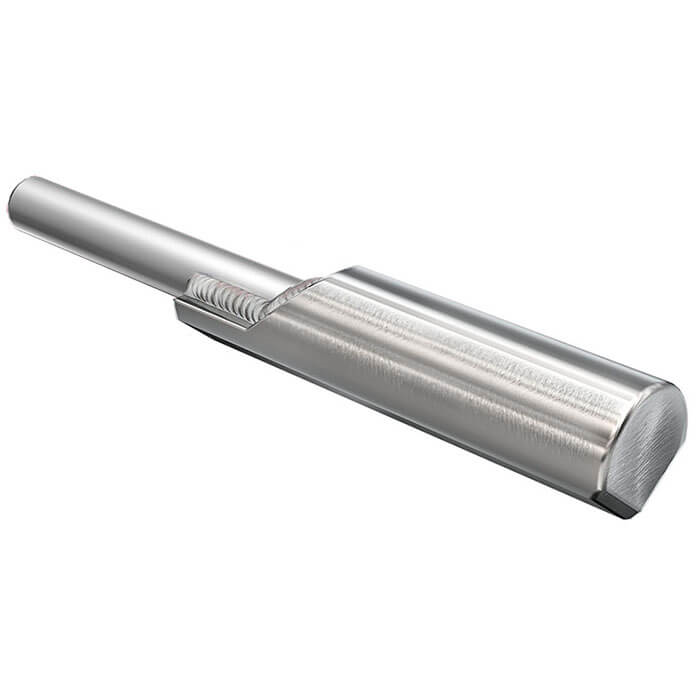

モデル TC59-V

表面測温タイプ 熱電対

V-PAD®

選択された資料
セールスコンタクト

ビカ・ジャパン株式会社

電話番号:
+81 3 5439 6673
Fax:
+81 3 5439 6674
info@wika.co.jp

表面計測用熱電対

  • 化学産業
  • 過熱蒸気アプリケーション
  • 製油所
  • 加熱炉と高性能ボイラー
  • 熱交換器

表面測温用として特別設計された熱電対

  • 特殊なブロックデザイン
  • 適用温度範囲0...1,260℃(32...2,300°F)
  • フレキシブルシースケーブル、無機絶縁物で充填された熱伝対素線
  • 高い機械的強度、耐衝撃性

表面計測用熱電対の説明

特許取得済みのWIKAのV-PAD®は、燃焼炉内の配管の測定を正確に測定します。V-PAD®の名称は、その形状に由来します。V字形状となっており、チューブ炉と温度計を溶接させることができる構造となっております。

V-PAD®のフレキシブルなバーツは、無機絶縁ケーブルです。これは、高密度セラミック組成物内に圧縮された、無機絶縁物ケーブル素線を含む金属のシースからなっています。内部リード素線は熱伝導材料で作られています。シースの外側材料は、用途に合わせて選択することができます。

シースケーブルの一端には、内部リード素線が溶接されていて絶縁(非接地)又は非絶縁(接地)測定点が形成されています。シールドケーブルの一端では、リード素線の端部が接続され、シーリングコンパウンドを使用して密閉されてます。

リード素線端部は、電気接続の為のプラットフォームを形成しています。ケーブル、プラグインコネクタ、又はコネクタソケットを接続することができます。

センサーデザイン

本熱電対は、熱電対の先端が絶縁(非接地)又は非絶縁(接地)をお選びいただけます。

このような構造であるため、計測点がチューブ炉の表面に限りなく接近して設置することか可能です。V-PAD®をチューブ炉に熱電対と一体になるように溶接することにより、測定ポイントがチューブ表面の一部となり、正確な測定結果が得られます。

表面測温タイプ 熱電対、モデルTC59-V

V-Pad Installation

  • 表面測温タイプ 熱電対、モデルTC59-VV-Pad Installation
