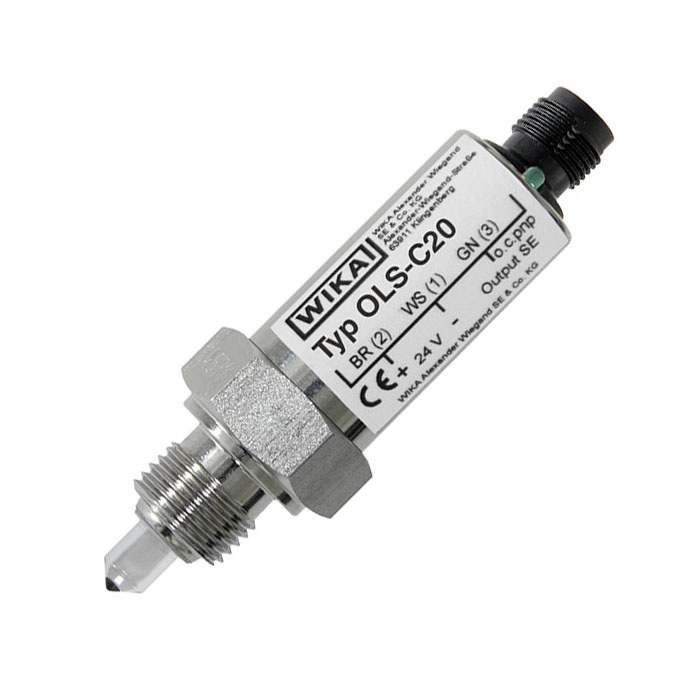

モデル OLS-C20

光電式レベルスイッチ

コンパクトデザイン、高圧モデル

選択された資料
セールスコンタクト

ビカ・ジャパン株式会社

電話番号:
+81 3 5439 6673
Fax:
+81 3 5439 6674
info@wika.co.jp

用途

  • 液体水位計測
  • 水位調整及び適正な充填レベルの監視
  • 機械製造、組立
  • 下水処理、環境エンジニアリング

特徴

  • コンパクトデザインで、可動部品がありません
  • 温度範囲 -30 … +135  C
  • 0 ... 50 bar の圧力レンジ仕様
  • 取り付け位置は自在です
  • スイッチング状態のビジュアル表示

製品説明

光電式レベルスイッチ モデルOLS-C20は、液体の上限水位の検知に適しています。屈折率、色、密度、伝導率と誘電率等の物理特性により識別します。小さいレンジでも測定可能。

スイッチは赤外線LEDと光トランジスタによって構成されます LEDの光がプリズムを通ります。センサ先端のプリズムがガス層にある場合、光はプリズム内で受信機器に反射されます。容器内水位が上昇し、ガラス先端の約2/3まで達すると、液体に射した赤外線ライトビームが遮断されて、ほんの一部だけ受信機器に到達します。

オープン/クローズ PNPトランジスタ出力は、制御システムまたは外部支援リレーへ直接働きかけます。 出力は、ショート防止や電流 電圧 容量が制限されています。

スイッチ状態は、センサに直接表示(緑色LED)されます。

光電式レベルスイッチ
  • 光電式レベルスイッチ光電式レベルスイッチ
