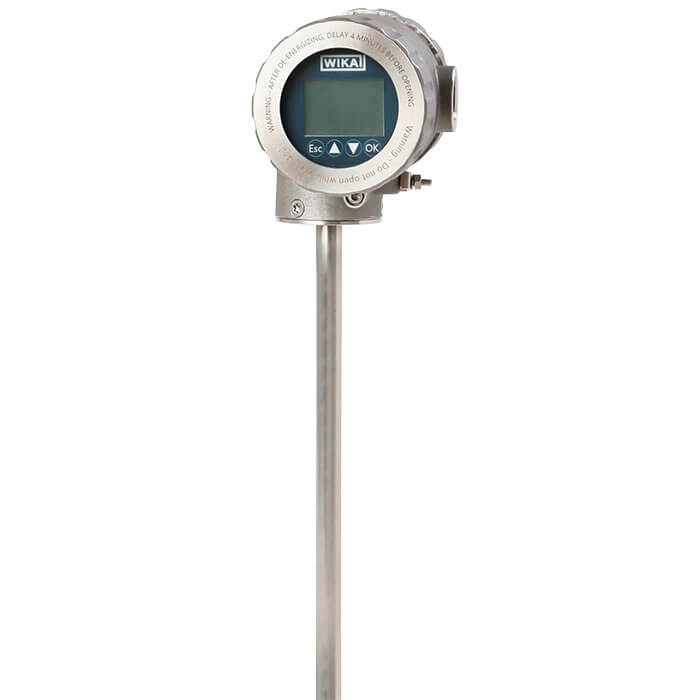

モデル BLM

磁歪式センサー

バイパスレベル計用

選択された資料
セールスコンタクト

ビカ・ジャパン株式会社

電話番号:
+81 3 5439 6673
Fax:
+81 3 5439 6674
info@wika.co.jp

用途

  • バイパスレベル計内液体の液面の連続測定用センサー
  • 化学、石油化学、オフショー
  • 造船、機械製造
  • 発電装置、電力プラント
  • 製薬、食品、水処理、環境エンジニアリング

特徴

  • バイパス外部の連続水位測定
  • 2線式、4 ... 20 mA
  • 測定した値がでデジタルインターフェース経由で出力、選択された値がアナログ出力される
  • ケースはステンレス製(表示はガラス窓から)
  • 高分解能磁歪式液面測定機器

製品解説

磁歪現象を応用し、磁気フロートの位置検出によって液面の連続測定を実現する高分解能磁歪式レベルセンサーセンサーはバイパスレベル計の外部に設置する

電流インパルスに刺激されて測定を開始する センサーチューブ内の磁歪線に沿って流れる電流が環状磁場を生じさせる 測定ポイント(液面)にある永久磁石付の管状フロートは、磁場線がインパルスの磁場と直角に交差し、位置変換器として動作する フロートの磁場が線を引っ張る

重畳された二つの磁場が線に機械波を引き起こすセンサーハウジング内の線の端に到達した機械波がピエゾセンサーによって電気信号へ変換される

弾性波のスタート位置を決めれば、伝達の経過時間の測定によって高精度のフロートの位置測定が可能になる

磁歪式センサー
  • 磁歪式センサー
