モデル 910.15

圧力計用サイフォン

選択された資料
セールスコンタクト

ビカ・ジャパン株式会社

電話番号:
+81 3 5439 6673
Fax:
+81 3 5439 6674
info@wika.co.jp

圧力計用サイフォンとしての用途

  • 圧力計を媒体の脈動 過度の温度から保護します
  • 測定媒体-流体 気体 蒸気の冷却
  • 圧力計の接続部に直接装着、或いは遮断機器(ストップコック バルブ)の下部に装着

圧力計用サイフォンの特徴

  • DIN16282或いは工業規格に準拠した設計
  • 許容温度範囲:400℃迄
  • 圧力:160 bar迄
  • 材質:スチール 1.0039, 1.0345 , ステンレススチール 1.4571

圧力計用サイホン

DIN16282 U字型サイフォン-form B, トランペット型サイフォン- form D プロセス側の脈動に対しては溶接接続タイプ、機器側にはねじ込接続タイプが有ります。

一般産業用途では、ねじ込み接続はプロセス側の脈動に対しても使用できます。

U字型サイフォン:水平方向の脈動に対して、トランペット型サイフォン:垂直方向への脈動に対して

凝縮物が集められて高温媒体が圧力計に侵入するのを防ぐ 圧力流路を前に、サイホン内部をクーリングせパレーションりキッドで満たすことを推奨します

オプション

  • 他の接続部
  • 特別仕様用:高温 高圧力
  • 材質: モネル
  • 材質:酸素用途 ステンレススチール 1.4571, 禁油処理
  • 3.1/3.2 材料証明書
  • 接続部種類: データシート参照

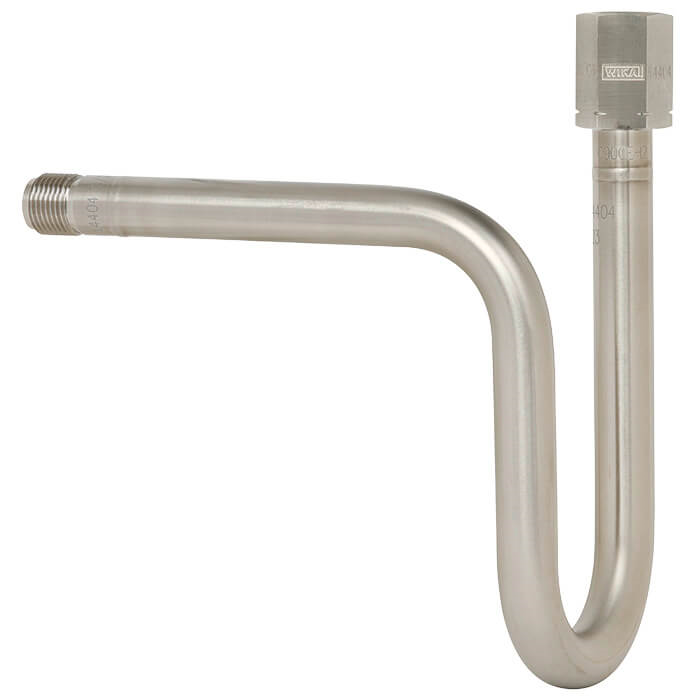

圧力計サイフォン, DIN 16282, ステンレススチール製, U-フォーム フォーム B

圧力計サイフォン, DIN 16282, ステンレススチール製, U-フォーム フォーム B

  • 圧力計サイフォン, DIN 16282, ステンレススチール製, U-フォーム フォーム Bトランペットフォーム, フォーム D
