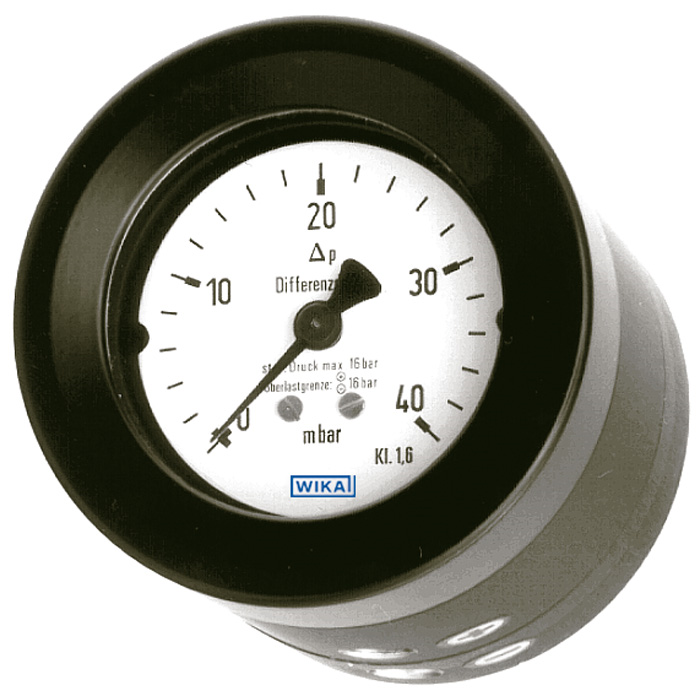

モデル 716.05

差圧計

コンパクト設計、圧縮スプリングとシールダイアフラム、高過圧安全 直径80、クラス2.5から4.0

選択された資料
セールスコンタクト

ビカ・ジャパン株式会社

電話番号:
+81 3 5439 6673
Fax:
+81 3 5439 6674
info@wika.co.jp

用途

  • 非常に低い差圧および非常に高い片側または逆圧力の測定点での差圧測定
  • 透明でクリーンで非粘着性の非攻撃的なメディア
  • 換気装置およびブラスト圧力の制御
  • 換気および暖房システムにおけるフィルタ監視
  • 密閉タンク内の液位測定

特徴

  • 差圧測定の範囲は0〜16 mbarです
  • 高使用圧力(静圧)でも使用可能で、16barまで耐える事が出来る高いオーバープレッシャーセーフティ構造
  • インストール、接続形式、接続場所に関する多数のオプション

製品説明

デザイン
コンパクトなデザイン
WIKAトレードパターンDT-GM 87 10 226

呼び径
80

精度等級
4.0:スケール範囲0〜16 mbar、0〜25 mbar
2.5:スケール範囲0〜40 mbar〜0 ... 600 mbar

スケールレンジ
0 ... 16 mbar〜0 ... 600 mbar
若しくは他の同等の負圧もしくは連成レンジ

圧力制限
常圧: フルスケール
変動: フルスケール値

耐圧
いずれかの側の最大値。 16バール

最大基準圧(静圧)
16 bar

温度条件
周囲温度:-15 ... +60℃
流体温度:最大+70℃

温度影響
測定システムの温度が基準温度(+ 20℃)から逸脱した場合: 最大 真のスケール値の±0.5%/ 10K

保護等級
lP 66 per EN 60 529 / lEC 529
