モデル PCA

コンパクト圧力スイッチ

耐圧防爆・EX・d

選択された資料
セールスコンタクト

ビカ・ジャパン株式会社

電話番号:
+81 3 5439 6673
Fax:
+81 3 5439 6674
info@wika.co.jp

用途

  • プロセスの圧力モニター及びコントロール
  • 安全に厳格な化学産業、石油化学産業、オイル&ガス産業、原子力を含む発電産業、水及び水処理産業での一般プロセス計測
  • 刺激性、高粘度または汚染された媒体、刺激性環境下でのガスや液体の計測
  • コントロールパネルのような限られた空間内での測定

特徴

  • 接点切替用の外部電源は不要
  • 頑強なスイッチ部の囲い、アルミ合金又はステンレススティール, IP66, NEMA 4X
  • セット範囲 0.2 ... 1.2 から 200 ... 1,000 bar, 負圧レンジ
  • セット圧の再現性、 スパンの1%以下
  • 1セットポイント、単極双投(SPDT)又は双極双投(DPDT)、 高パワー接点仕様 AC250V 15Aまで

製品説明

本圧力スイッチは、限られた域内で安全性が重視される用途に適した製品です。高品質及びISO9001順守した製造によりプラントでの信頼できる監視を確実にします。製造工程の全てのステップが品質確認ソフトウェアにてトレースされ、最終的に100%テストされます。接液部品は標準でステンレススチール製となります。スイッチ部の囲いはアルミ合金又はステンレスステイール製です。セットポイントの変更は単純にカバープレートを開けて行います。アクセスはオプションでシールすることもできます。電気接続用の端子ボックスへのアクセスは、権限を与えれた管理者以外が実施しないように、ネジでカバーをロックしています。

本圧力スイッチはマイクロスイッチを採用しており、AC250V 15Aまでの電力を直接切替ることができます。PLCで使用されるような低接点定格電力用には、金メッキ接点、アルゴンガス充填マイクロスイッチをオプションで選択できます。独立の2回路用には双極双投(DPDT)を選択可能です。

測定部位に屈強なスプリングのダイアフラムを使うことで、モデルPCA圧力スイッチは極めて頑丈、且つ最適な動作を保証しています。3 … 25 bar から始まる中 高圧のセット域の計測では、ピストン部或いは計測部のダイアフラムを変更します。. ピストン計測部は液体の特定の要求のために設計されています。

CELLA

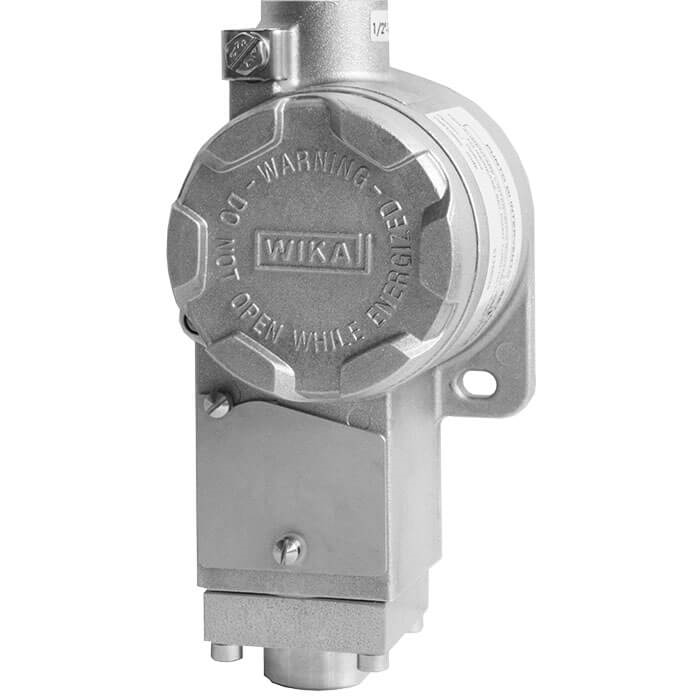

スイッチ部囲いアルミニウム合金製

スイッチ部囲いアルミニウム合金製

  • スイッチ部囲いアルミニウム合金製スイッチ部囲いステンレススチール製
