用途
・高電圧機器向け
・GIS等内SF6ガスタンク内のガス密度モニタリング
・圧力低下(上昇)制限値到達時に接点警報を出力
特徴
・全温度範囲にわたる正確な等積・温度補償接点スイッチ動作および表示
・100mm目盛板によるガス密度と真空範囲の完全表示
・自己診断機能部による開閉装置運転の安全性向上
・SF6代替ガスへの対応
・溶接されたリファレンスチャンバ内のガス容量による非常に高い長期安定性
製品説明
電力用機器のガス密度モニタリング

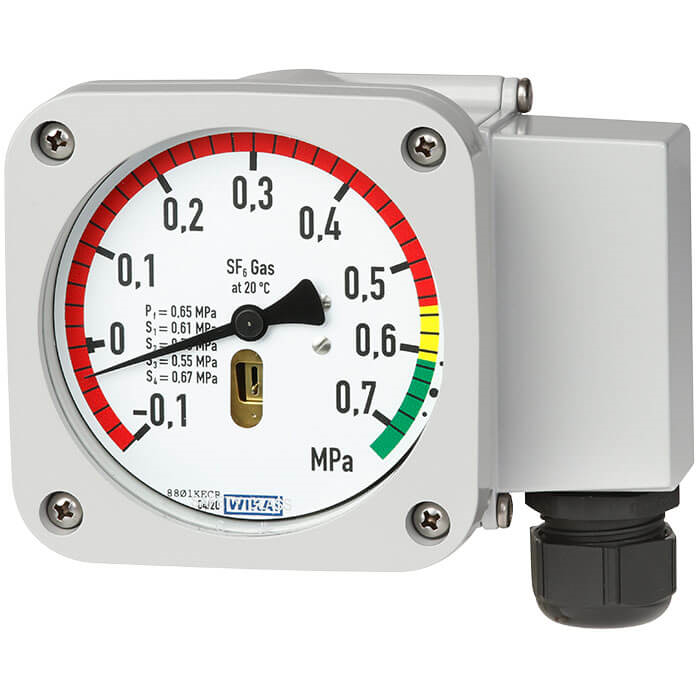

ガス密度は高電圧機器の重要な動作パラメータです。必要なガス密度が存在しない場合、高電圧機器の安全な運転は保証されません。リファレンスチャンバ方式ガス密度計GDM-RC-100は極端な環境条件下でも、高電圧機器からのガス漏れによりガス密度が設定値を下回った場合、確実に接点スイッチ警報を発報します。
作動原理
GDM-RC-100は、リファレンスチャンバ封入のガスの原理に従って動作します。 リファレンスチャンバ封入ガスにより、全温度範囲にわたって正確な等積接点スイッチングと表示が可能になります。温度変化や大気圧変動は測定に影響しません。
一目瞭然
リファレンスチャンバ方式ガス密度計GDM-RC-100は、ガス密度計GDM-100と同様に、指示値を読みやすいWIKAのφ100mm目盛板を実装しています。0以上のガス密度部分の表示と真空範囲の表示は、1つの目盛上に高精度表示されます。これにより、開閉装置のメンテナンスやサービス作業の安全性が高まり、この種の作業の実施が容易になります。
自己診断機能による最高の開閉装置の安全性
溶接されたリファレンスチャンバーは、非常に高い長期安定性を実現し、ドリフトを排除します。万が一、リファレンスチャンバー内でリークが発生した場合には、装置のスイッチング信号によって開閉装置のオペレーターに確実に警告されます。このガス密度モニターはメンテナンスフリーです。
SF6代替ガスへの対応
GDM-RC-100は、あらゆる種類の代替ガスに使用でき、これらのガスを温度の影響を受けずに正確に等積接点スイッチングすることができます。
